產(chǎn)品特點(diǎn)

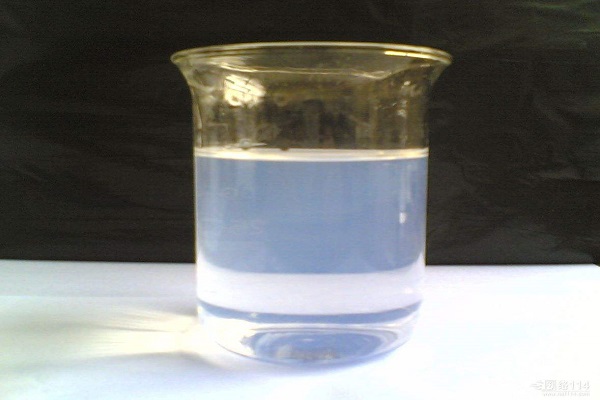

G482為合成層狀分子隔離改性硅酸鹽，自身主要成分不溶于水，但與水結(jié)合可迅速形成無(wú)色溶膠分散體，最高可形成20%的高濃度溶膠分散體，添加少量電解質(zhì)，或配方中含有表面活性劑、樹脂、顏填料等成分時(shí)，可迅速形成高觸變性凝膠。

_____________________________________________________________________

典型物性

外觀          白色流體粉末

堆積密度         約1000Kg/m³

PH值（2%水溶液）       7-10

穩(wěn)定溫度         ≥160℃

_____________________________________________________________________

典型化學(xué)組成

SiO2                                   55.8%

MgO                                    20.4%

Na2O                                    6.3%

Li2O                                   0.6%

P2O5                                    8.5%

灼燒失重                                8.4%

_____________________________________________________________________

典型應(yīng)用

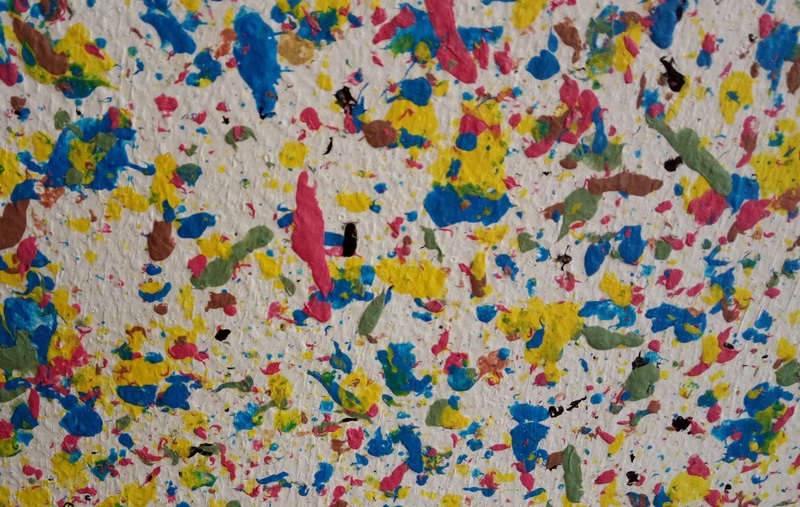

水包水多彩保護(hù)膠體                  粘合劑

水性工業(yè)漆                          乳膠漆

研磨劑                              日化護(hù)理產(chǎn)品

陶瓷熔塊釉料                        衣物整理劑

_____________________________________________________________________

使用方法

                     G482必須先用水分散開，以母液的形式在生產(chǎn)階段的任何階段加入。

                     先在容器中加入計(jì)量的水，在中速分散下緩慢加入G482，加入完成后，提高轉(zhuǎn)速，高速                        分散（分散盤800r/min）30分鐘以上,待其達(dá)到透明后以母液的形式在生產(chǎn)的任何階段使用。

                 注：

                無(wú)需調(diào)整PH值，初期水化時(shí)溫度不易超過(guò)40℃，高速分散階段適當(dāng)提高溫度有助于分散溶膠形成；

                 溫度低于5℃不利于溶膠的形成，

                 可適當(dāng)升高溫度或延長(zhǎng)分散時(shí)間，提高分散速度，分散后靜止過(guò)夜也有助于溶膠體形成。

                 添加量一般為系統(tǒng)總量的0.3%-8.0%

_____________________________________________________________________

存儲(chǔ)包裝

G482為易吸濕品，建議密封保存在干燥處。

牛皮紙袋裝，凈重25公斤。

白紙箱包裝，凈重25公斤。

紙板桶包裝，凈重25公斤。
